9 octobre 2026 · 9 min de lecture
Contrôle assemblage SolidWorks Casablanca : avant livraison
Le contrôle d’un assemblage SolidWorks à Casablanca peut devenir un exercice de formation particulièrement utile lorsqu’il conduit à une livraison compréhensible. Une maquette qui s’ouvre correctement ne démontre pas encore que les composants sont identifiés, que les mouvements attendus sont cohérents et que le dossier permet une revue technique. Ce guide propose de préparer une vérification avant remise, autour d’un projet mécanique limité. Supernova Academy peut préciser le programme, le niveau requis et les modalités disponibles ; les volumes horaires, tarifs et créneaux doivent être confirmés auprès de l’organisme.
Contrôle assemblage SolidWorks Casablanca : définir le dossier attendu
Avant de chercher une erreur dans le modèle, précisez ce que vous devez remettre. Le dossier peut comporter l’assemblage, les pièces utilisées, une mise en plan, une nomenclature et une courte note de contrôle. Les exigences varient selon le projet. Un exercice de formation doit annoncer ses livrables et ses limites, sans laisser croire qu’il constitue une validation de fabrication complète.
Choisissez un mécanisme simple dont le fonctionnement peut être expliqué : support articulé, petit montage ou dispositif de positionnement. Limitez le nombre de composants pour consacrer du temps aux vérifications. Un projet spectaculaire mais mal compris apporte moins d’éléments au portfolio qu’un assemblage modeste accompagné d’un dossier cohérent et de réserves clairement formulées.

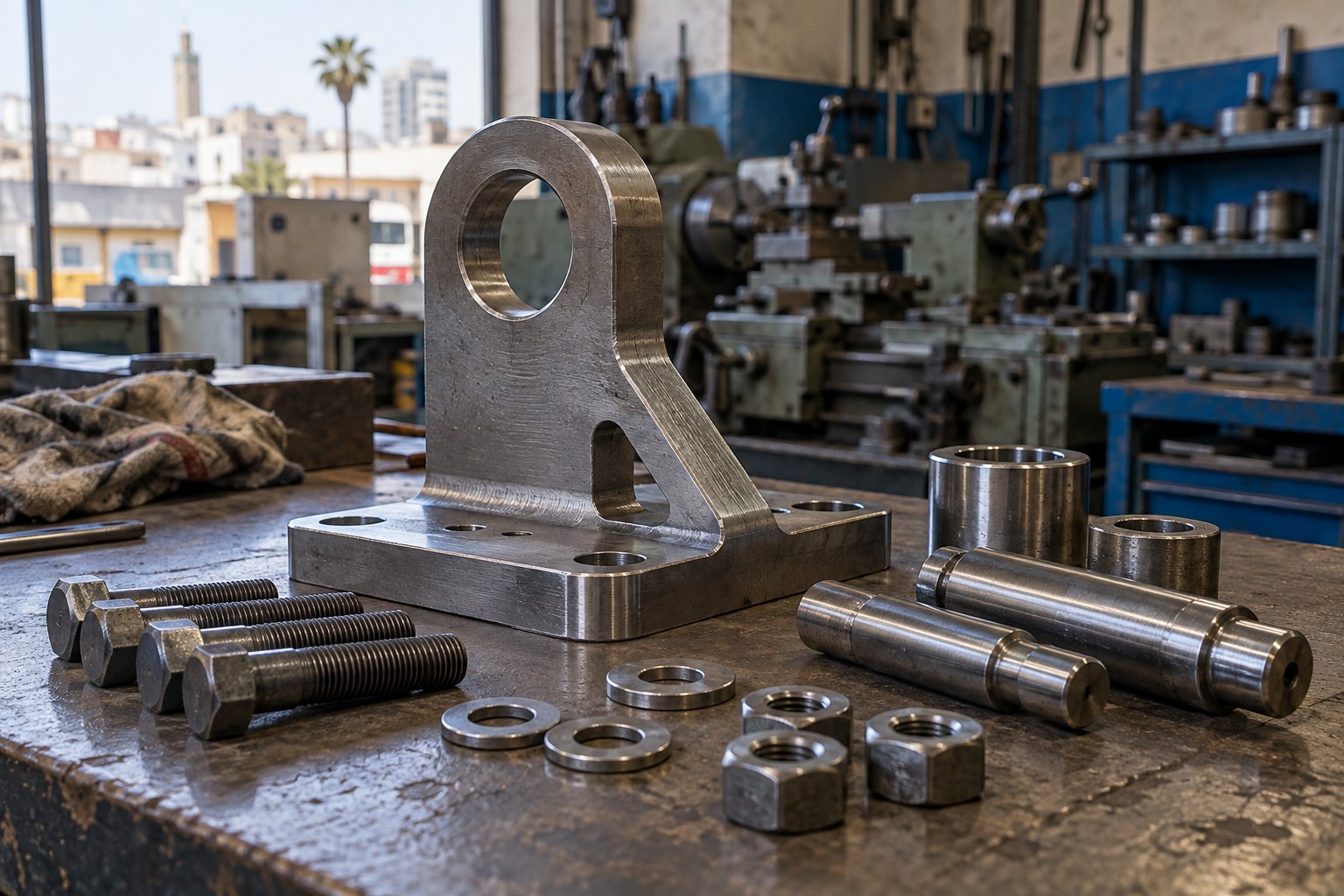

Dans cet exemple pédagogique, une équipe prépare un support composé d’une embase, d’un axe, d’un bras et de fixations. Elle doit expliquer l’orientation du bras et identifier les pièces. Les efforts, matériaux et conditions d’usage ne sont pas validés par ce seul exercice. Cette distinction évite de confondre une compétence logicielle avec une étude mécanique complète.
Demandez à Supernova Academy si le parcours SolidWorks envisagé inclut un projet adapté à ce type de revue. Présentez votre niveau actuel, votre métier ou votre objectif de reconversion. Le programme pertinent dépend de ce que vous savez déjà produire : pièce, assemblage, dessin ou dossier transmissible. Une demande précise facilite le choix d’un point de départ.
Reprendre les références et l’organisation des composants
Vérifiez d’abord les noms de fichiers et les références. Une pièce copiée plusieurs fois sous des noms voisins peut créer une ambiguïté lors de la remise. Reliez chaque composant à son rôle et à sa désignation. Si une pièce provient d’un fournisseur ou d’une bibliothèque, indiquez son origine et les conditions d’utilisation du fichier.
L’arbre de l’assemblage doit permettre de comprendre les sous-ensembles utiles. Une organisation cohérente facilite la sélection des composants et la revue des modifications. Il n’existe pas une seule structure valable pour tous les projets ; choisissez une convention explicite et conservez-la pendant l’exercice. Le formateur doit pouvoir retrouver les éléments sans dépendre de votre mémoire.
Contrôlez les fichiers nécessaires à l’ouverture sur un autre poste, avec la méthode de remise prévue dans votre environnement. Une référence manquante peut être masquée sur votre machine parce que le fichier reste accessible dans un dossier local. Réalisez une vérification de la copie remise, plutôt que de conclure à partir du projet original.
Gardez une version identifiée de la livraison. Notez la date, le niveau de version du logiciel utilisé et les limites de compatibilité connues. Si le destinataire doit utiliser un format d’échange, confirmez le besoin et ce que ce format conserve ou perd. Un export géométrique ne remplace pas automatiquement les fonctions éditables du projet natif.
Examiner les mouvements prévus et les contraintes
Les contraintes d’assemblage définissent des relations géométriques entre composants. L’aide officielle SolidWorks décrit notamment les relations entre faces et les outils d’ajout de contraintes. Dans l’exercice, expliquez les mouvements qui doivent rester possibles avant de bloquer les pièces. Un mécanisme entièrement immobilisé peut être incohérent si sa fonction suppose une rotation.
Contrôlez le composant de référence et les degrés de liberté attendus. Chaque contrainte doit avoir une raison compréhensible. Évitez d’ajouter plusieurs relations pour faire disparaître un mouvement sans comprendre leur effet. Une contrainte redondante ou contradictoire peut compliquer les modifications et rendre le diagnostic plus difficile lorsque le projet évolue.
Pour le support pédagogique, l’embase sert de référence et le bras doit tourner autour de l’axe dans le périmètre prévu. Le contrôle consiste à expliquer ce comportement et à examiner les relations utilisées. L’animation ou le déplacement manuel aide à discuter le modèle, mais ne démontre ni la résistance mécanique ni la sécurité du dispositif réel.
Si un message d’erreur apparaît, isolez la situation et cherchez la relation concernée avec les outils disponibles dans votre version. Notez la correction et sa conséquence. La formation gagne en utilité lorsque vous pouvez raconter ce diagnostic. Effacer un avertissement en supprimant plusieurs contraintes au hasard ne constitue pas une méthode de contrôle transmissible.
Repérer les interférences et distinguer les cas intentionnels
La recherche d’interférences aide à repérer des volumes qui se recoupent dans le modèle. Préparez les composants et configurations concernés avant le contrôle. Un résultat doit être interprété : certaines représentations simplifiées ou relations prévues peuvent produire des cas à expliquer. La présence d’un signal ne suffit pas à conclure à une erreur, et son absence ne prouve pas la faisabilité complète.
Décrivez chaque cas utile avec les composants concernés, la position et la décision prise. Une image annotée peut accompagner la note si elle reste lisible. Pour le projet pédagogique, l’objectif est de comprendre pourquoi le bras rencontre une partie de l’embase dans une position donnée et de vérifier ce que la correction modifie ailleurs.
Les jeux et les tolérances ne doivent pas être inventés pour donner une apparence industrielle au dossier. Ils dépendent de la fonction, des procédés et des exigences techniques. Si ces éléments ne sont pas définis dans l’exercice, signalez-les comme limites. Un modèle géométrique et un assemblage fabricable représentent deux niveaux de travail différents.
Pour travailler cette méthode dans un parcours pratique, demandez le programme SolidWorks de Supernova Academy. Vérifiez comment les exercices, corrections et livrables sont organisés. Une progression utile permet de passer d’une manipulation guidée à une revue expliquée, avec une attention aux erreurs et aux limites du modèle présenté.
Relier la nomenclature et la mise en plan au modèle livré
La nomenclature doit permettre de retrouver les composants du dossier. Vérifiez désignations, quantités et repères selon les exigences de l’exercice. Une quantité correcte dans une configuration ne garantit pas sa validité dans une autre. Précisez le périmètre utilisé et comparez quelques lignes au modèle pour montrer comment vous avez contrôlé le résultat.
Sur la mise en plan, choisissez des vues qui expliquent l’assemblage. Une vue éclatée peut aider à comprendre l’ordre des composants, tandis qu’une coupe peut rendre une relation interne visible. Chaque vue doit avoir une utilité. Une feuille chargée de détails difficiles à lire n’améliore pas nécessairement la compréhension du mécanisme.
Vérifiez que les repères du dessin correspondent aux lignes de la nomenclature. Contrôlez également le titre, l’indice et les informations annoncées dans le dossier. Les changements de dernière minute peuvent laisser une désignation ancienne ou une vue non actualisée. La revue finale doit porter sur la copie remise et ses dessins associés.
Réservez les cotes aux exigences réellement définies. Une formation à la mise en plan doit apprendre à expliquer les choix et à identifier ce qui manque pour une fabrication. Évitez de multiplier les valeurs sans logique fonctionnelle. Lorsque le projet reste pédagogique, indiquez clairement que le dossier demande une validation technique avant tout usage industriel.
Présenter un contrôle utile dans votre portfolio
Une page de portfolio peut montrer le projet, les livrables et deux problèmes résolus. Présentez votre contribution personnelle si l’exercice a été réalisé en groupe. Le recruteur ou le responsable technique doit comprendre ce que vous savez faire, sans attribuer à votre travail une portée que le projet n’a pas démontrée.
Conservez une note de contrôle courte : références vérifiées, mouvement attendu, cas d’interférence examiné et cohérence de la mise en plan. Ajoutez les réserves restantes. Cette présentation donne une base de discussion plus solide qu’une capture d’écran isolée. Elle montre aussi que vous savez préparer un document pour quelqu’un qui n’a pas suivi votre travail.
Utilisez uniquement des projets et images que vous pouvez partager. Un dossier professionnel confidentiel ne doit pas être diffusé pour illustrer une compétence. Un exercice fictif peut démontrer votre méthode, à condition de le présenter comme tel. Expliquez le logiciel, le niveau de version et les éventuels composants issus de ressources externes.
À Casablanca et Aïn Sebaâ, choisissez votre formation en fonction du dossier que vous souhaitez savoir produire. Contactez Supernova Academy pour confirmer le programme, les prérequis, les horaires et les modalités. Préparez un exemple de votre niveau actuel et un objectif concret : livrer un assemblage expliqué, avec une revue et une mise en plan cohérentes.
Questions fréquentes
Un assemblage sans avertissement est-il prêt à fabriquer ?
Non. La fabrication exige une validation technique des fonctions, matériaux, tolérances et conditions d’usage.
Que montrer dans un dossier pédagogique ?
L’assemblage, les pièces, une mise en plan, une nomenclature et une note de contrôle selon le périmètre annoncé.
Faut-il supprimer tous les mouvements ?
Non. Les mouvements doivent correspondre à la fonction attendue et être expliqués.
Les horaires et volumes de formation sont-ils garantis par cet article ?
Non. Demandez à Supernova Academy le programme et les modalités actualisés du parcours choisi.
Pour aller plus loin
Sources et méthode
Sources consultées le 9 octobre 2026. Les exemples sont pédagogiques ou fictifs ; les propositions de méthode relèvent de l’analyse éditoriale.
