Formation AutoCAD Architecture à Casablanca : produire un dossier de plans cohérent

Préparer un fichier propre dès le départ

La première étape concerne les unités, les coordonnées, les styles et les références. L'apprenant doit savoir contrôler un fichier reçu, repérer une échelle incohérente et nettoyer les éléments inutiles sans supprimer une information importante. Il apprend à utiliser les calques pour distinguer murs, ouvertures, mobilier, annotations et éléments techniques.

Les conventions doivent être simples et constantes. Une couleur ou un type de ligne ne doit pas changer de sens d'un dessin à l'autre. La formation doit montrer comment créer un gabarit adapté aux livrables habituels. Ce temps investi au début réduit les reprises et facilite le contrôle qualité avant l'impression.

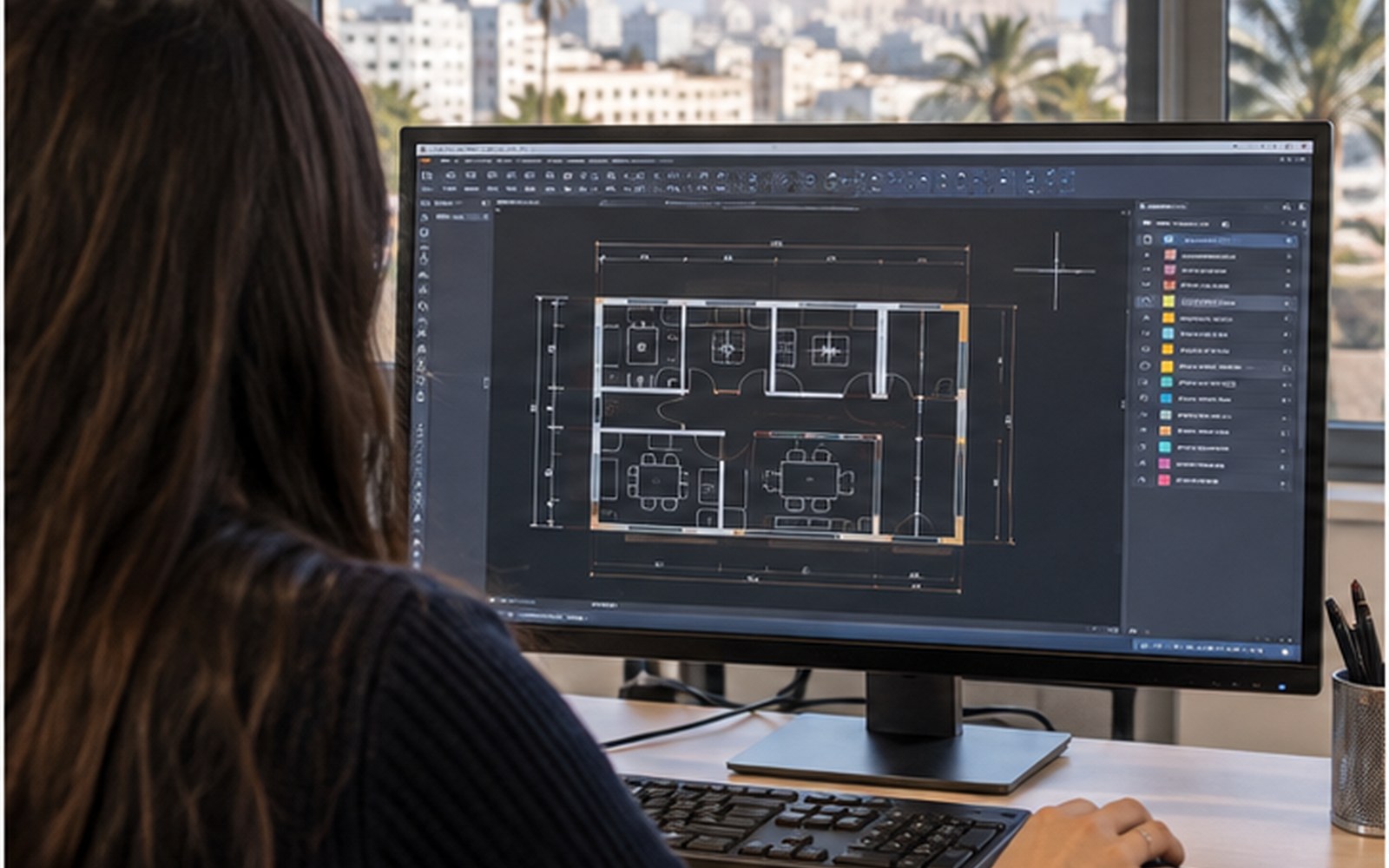

Construire le plan architectural avec méthode

Le plan se développe à partir d'axes, de dimensions vérifiées et d'une hiérarchie claire. Les murs, portes, fenêtres et circulations doivent être dessinés avec des outils qui permettent les modifications. Les objets intelligents du jeu d'outils Architecture peuvent accélérer certaines tâches, mais ils ne remplacent pas la compréhension de la géométrie et des règles de représentation.

Chaque exercice doit imposer une modification : déplacer une trame, changer une largeur de porte ou revoir une distribution. C'est dans la correction que l'apprenant découvre si son fichier est robuste. Un dessin rapide à créer mais difficile à modifier n'est pas encore un livrable professionnel.

Passer du plan aux coupes et aux façades

Les coupes et façades obligent à vérifier les niveaux, hauteurs, baies et relations entre espaces. Même lorsque certaines vues sont générées à partir d'objets, elles doivent être contrôlées et annotées. La formation apprend à repérer les incohérences entre documents et à les corriger dans la source appropriée.

Un bon exercice utilise un petit projet complet plutôt qu'une série de commandes séparées. L'étudiant comprend comment une décision en plan affecte les autres vues. Il apprend aussi à choisir le niveau de détail selon la phase : étude, autorisation, consultation ou exécution.

Maîtriser annotations, cotations et blocs

Les textes et cotations doivent rester lisibles à l'échelle d'impression. Configurez des styles cohérents et évitez les corrections manuelles répétées. Les blocs servent à standardiser le mobilier, les symboles et certains détails. Lorsqu'ils sont bien construits, ils réduisent le poids du fichier et accélèrent les changements.

La formation doit aussi expliquer les attributs et les bibliothèques. Un bloc trouvé en ligne n'est pas automatiquement fiable : unités, point d'insertion et complexité doivent être contrôlés. Construire une petite bibliothèque propre vaut mieux qu'accumuler des centaines d'objets hétérogènes.

Utiliser les références externes en équipe

Les références externes permettent de séparer architecture, structure et lots techniques tout en conservant une coordination visuelle. L'apprenant doit comprendre les chemins relatifs, les mises à jour et les risques liés aux fichiers déplacés. Une arborescence claire et des règles de nommage sont indispensables lorsque plusieurs personnes travaillent sur le même projet.

Un exercice de coordination peut associer un fond architectural et un plan technique. L'étudiant vérifie les superpositions, identifie un conflit et prépare une remarque compréhensible. Cette pratique rapproche la formation des tâches confiées à un dessinateur ou projeteur débutant.

Préparer les mises en page et l'impression

Un dossier professionnel se juge aussi sur ses feuilles. Les fenêtres de présentation, échelles, cartouches, épaisseurs de ligne et formats doivent être cohérents. L'apprenant crée plusieurs feuilles à partir d'un même modèle, puis exporte un PDF en contrôlant polices, traits et orientation.

La vérification finale se fait à l'écran et sur un échantillon imprimé lorsque c'est possible. Un texte lisible à 200 % peut devenir trop petit sur papier. La formation doit fournir une checklist : titre, numéro de plan, indice, date, échelle, nord, légende et cohérence entre feuilles.

Constituer un portfolio crédible

Le portfolio ne doit pas montrer seulement une capture d'écran. Présentez le contexte du projet, un plan général, une coupe, une façade, un détail et une feuille finale. Expliquez les choix de structure du fichier et une difficulté résolue. Un recruteur cherche une capacité à produire et à vérifier, pas seulement un rendu esthétique.

Conservez les fichiers sources afin de pouvoir démontrer votre méthode lors d'un entretien. Respectez la confidentialité des projets d'entreprise et utilisez un exercice personnel lorsque les documents ne peuvent pas être diffusés. La qualité d'un dossier court et cohérent est plus convaincante qu'une accumulation de travaux inachevés.

Choisir une formation adaptée à son objectif

Un étudiant en architecture, un technicien de bureau d'études et une personne en reconversion n'ont pas le même point de départ. Avant l'inscription, précisez votre niveau de dessin, les livrables visés et le temps disponible pour pratiquer. La formation doit prévoir suffisamment de manipulation individuelle et des corrections sur les fichiers produits.

À Casablanca, la proximité facilite les séances en présentiel et le suivi d'un projet complet. Demandez quels exercices seront réalisés, quels documents vous conserverez et comment les acquis seront évalués. Une progression claire doit conduire de la préparation du fichier à la sortie d'un dossier exploitable.

Relier AutoCAD Architecture aux autres outils du projet

Dans un flux réel, le fichier DWG peut provenir d'un géomètre, être utilisé comme fond par un bureau d'études puis être comparé à une maquette BIM. L'apprenant doit savoir importer, attacher ou exporter sans perdre les unités et les coordonnées. Il doit aussi identifier les informations qui ne se transmettent pas automatiquement et nécessitent un contrôle visuel ou documentaire.

Cette culture d'échange est aussi importante que la maîtrise du logiciel. Un dessinateur professionnel sait préparer un fichier léger, nommer une version, transmettre les références nécessaires et expliquer les modifications. La formation gagne donc à inclure une remise de dossier simulée, avec un contrôle par une autre personne. L'étudiant découvre ce qu'un destinataire comprend réellement sans l'aide de l'auteur.

Faut-il savoir dessiner avant la formation ?

Une base de lecture de plans est utile, mais un parcours débutant peut intégrer les conventions essentielles. Le niveau doit être évalué avant la session.

AutoCAD Architecture remplace-t-il Revit ?

Non. AutoCAD Architecture reste centré sur le dessin et des objets dédiés au bâtiment, tandis que Revit organise une maquette BIM. Les deux peuvent intervenir dans un même environnement professionnel.

Quels livrables peut-on produire ?

Plans, coupes, façades, détails, tableaux simples et feuilles PDF, selon le niveau atteint et le projet de formation.

Combien de temps faut-il pour devenir autonome ?

La durée dépend du niveau initial et de la pratique entre les séances. L'autonomie vient surtout de la réalisation répétée de projets corrigés.

Où suivre la formation à Casablanca ?

Supernova Academy est située à Aïn Sebaâ, Casablanca. Les modalités et prochaines dates sont à confirmer via le formulaire d'inscription.
