Formation Revit Structure à Casablanca : de la maquette au dossier d’exécution

Comprendre la logique BIM avant d’apprendre les outils

Revit organise le projet autour d’objets paramétriques reliés entre eux. Un niveau déplacé peut modifier plusieurs vues ; un type de poutre peut être utilisé dans tout le bâtiment ; une nomenclature lit directement les propriétés de la maquette. Cette logique apporte de la cohérence, mais elle amplifie aussi les erreurs de méthode. Une famille mal choisie ou un niveau mal défini se propage rapidement dans les plans.

La formation doit donc commencer par la structure du fichier : unités, niveaux, quadrillages, gabarits de vue, conventions de nommage et coordonnées. Ces éléments paraissent moins spectaculaires que la modélisation 3D, pourtant ils déterminent la fiabilité du dossier. Un apprenant qui les maîtrise peut reprendre un projet existant, comprendre son organisation et intervenir sans dégrader le travail collectif.

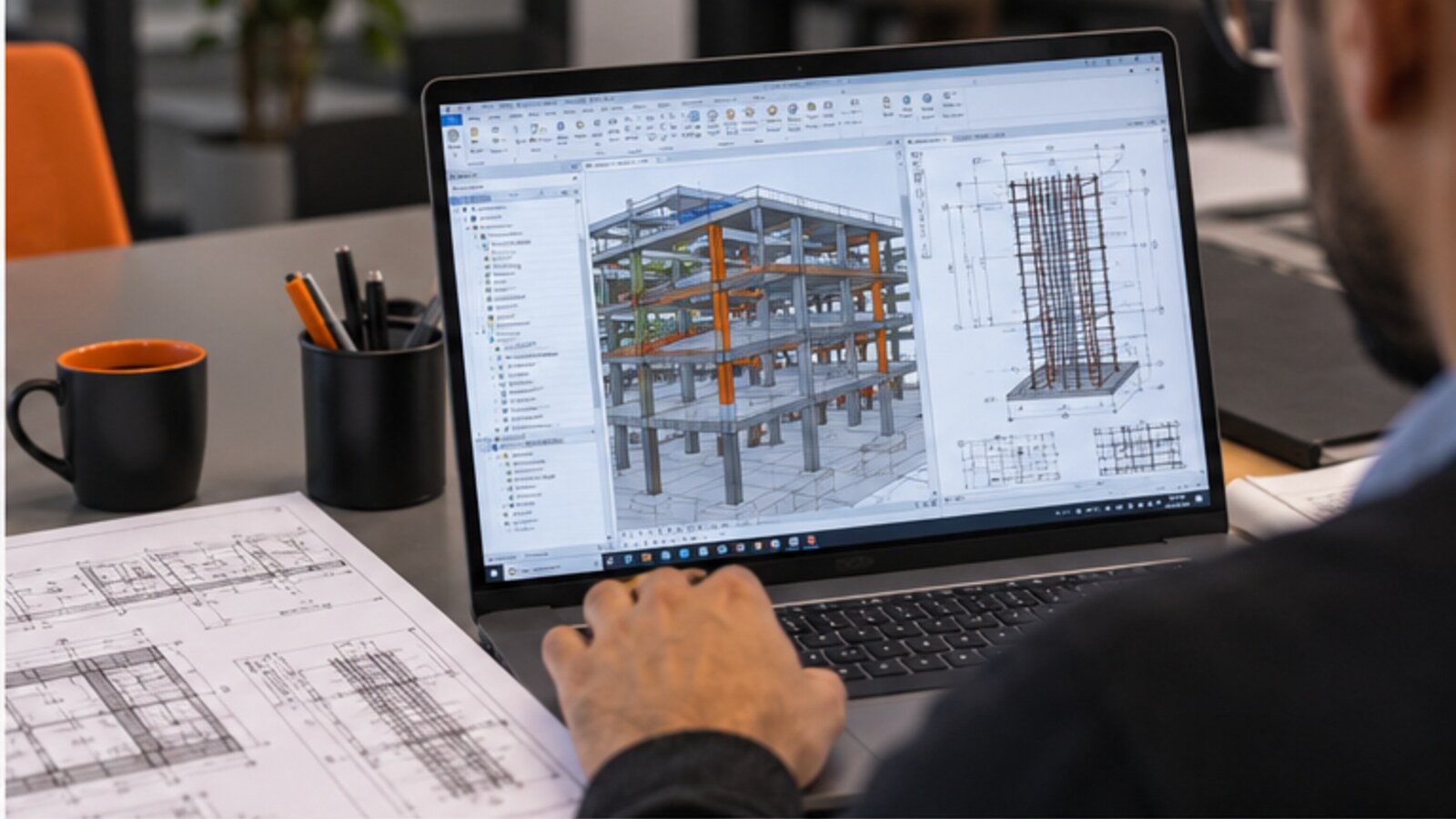

Modéliser poteaux, poutres, voiles et planchers avec méthode

La modélisation structurelle demande de distinguer géométrie visible et logique constructive. Les poteaux doivent suivre les niveaux appropriés, les poutres respecter les axes et les décalages, les voiles se raccorder proprement, et les planchers correspondre aux épaisseurs retenues. La qualité ne se mesure pas à une vue 3D séduisante, mais à la cohérence du modèle dans les plans, coupes et quantités.

Un exercice pédagogique utile part d’une trame réelle et progresse étage par étage. L’apprenant contrôle chaque famille, résout les avertissements et vérifie les jonctions avant de multiplier les éléments. Cette discipline évite de découvrir trop tard des décalages difficiles à corriger. Elle prépare également au travail en bureau d’études, où chaque modification doit rester traçable.

Produire des plans qui peuvent être relus et utilisés

Un dossier d’exécution exige des plans de coffrage lisibles, des coupes ciblées, des repères cohérents et des annotations maîtrisées. Les gabarits de vue permettent d’harmoniser l’échelle, la visibilité, les filtres et les styles graphiques. Sans eux, chaque vue devient un réglage manuel et les différences se multiplient. La formation doit montrer comment créer un standard puis l’appliquer sans masquer les particularités du projet.

La mise en page fait partie de la compétence. Il faut organiser les feuilles, gérer les cartouches, contrôler les titres et vérifier que les informations importantes restent lisibles après export en PDF. Un bon exercice ne s’arrête pas à l’écran : il aboutit à un dossier imprimable, relu et corrigé selon une grille comparable à celle d’une agence ou d’un bureau d’études.

Exploiter nomenclatures et paramètres sans fausse précision

Les nomenclatures permettent de contrôler les types, dimensions, matériaux et quantités. Elles sont puissantes parce qu’elles révèlent les incohérences : élément sans type clair, matériau absent, niveau mal renseigné. Mais elles ne remplacent pas une méthode de contrôle. Une quantité issue d’une maquette incomplète reste une quantité incomplète, même si le tableau est parfaitement présenté.

L’apprenant doit savoir créer des champs calculés simples, filtrer les données et identifier les éléments qui échappent aux règles. Il doit également comprendre la différence entre paramètre de type et paramètre d’occurrence. Cette distinction influence les nomenclatures, les modifications globales et la coordination avec les autres intervenants.

Coordonner la structure avec l’architecture et les réseaux

Un modèle structure n’existe pas seul. Il doit être positionné par rapport à l’architecture et confronté aux réservations, gaines et équipements techniques. Les liens Revit, les coordonnées partagées et les outils de copie-contrôle nécessitent une méthode commune. Importer un fichier sans vérifier son origine ou son système de coordonnées peut créer un décalage invisible dans une vue rapprochée, mais majeur à l’échelle du projet.

La formation doit proposer des situations de coordination réalistes : une trémie déplacée, une gaine qui traverse une poutre ou une modification de niveau. L’objectif n’est pas de transformer Revit en logiciel de calcul, mais d’apprendre à détecter, documenter et transmettre une incompatibilité. Cette compétence est recherchée dans les projets BIM au Maroc comme dans les équipes travaillant à l’international.

Construire un portfolio qui prouve la compétence

À Casablanca, les candidats se présentent souvent avec une liste de logiciels. Un portfolio est plus convaincant lorsqu’il montre un processus complet : extrait de maquette, plan de coffrage, coupe, nomenclature et feuille finale. Quelques pages propres suffisent si elles expliquent le rôle du candidat et les contrôles effectués. Le recruteur peut alors évaluer une capacité de production, pas seulement une familiarité avec l’interface.

Une formation orientée projet permet de constituer ce dossier tout en recevant des corrections. Elle aide les étudiants, techniciens, ingénieurs et professionnels en reconversion à identifier leurs lacunes : organisation du fichier, lecture de plans, précision graphique ou coordination. Le logiciel devient un moyen au service d’un métier de dessinateur-projeteur ou de BIM modeleur.

Apprendre à contrôler plutôt qu’à seulement produire

La vitesse de modélisation n’est utile que si le fichier reste fiable. Un contrôle régulier porte sur les avertissements, les éléments non contraints, les doublons, les familles trop lourdes et les vues non utilisées. L’apprenant doit comprendre quels avertissements peuvent être tolérés provisoirement et lesquels signalent une erreur qui contaminera les plans ou les quantités.

Une revue de maquette bien menée suit un ordre stable : structure du projet, géométrie, données, vues, feuilles et exports. Cette séquence évite de corriger la présentation d’un plan dont le modèle est encore faux. Elle habitue aussi à expliquer ses choix, compétence indispensable lors d’une revue avec un chef de projet ou un coordinateur BIM.

Choisir une pédagogie basée sur les livrables

Une succession de démonstrations donne l’impression de comprendre, mais la compétence apparaît lorsque l’apprenant travaille seul face à un objectif. La formation doit alterner explication courte, exercice guidé, production autonome et correction argumentée. Le formateur ne se contente pas de montrer le bouton correct ; il explique pourquoi une méthode sera plus robuste sur un projet comportant plusieurs niveaux et plusieurs intervenants.

Avant de s’inscrire, il est donc utile de demander quels documents seront produits, comment les exercices seront corrigés et si un projet final est prévu. Une feuille complète avec plan, coupe, nomenclature et cartouche constitue un meilleur indicateur de progression qu’une simple attestation de présence.

Préparer l’après-formation et l’entrée en mission

Après la formation, la progression dépend de la répétition. Reprendre le projet sans les consignes, reconstruire un petit modèle à partir d’un plan différent et documenter les erreurs rencontrées consolident les acquis. Il est également utile de créer une bibliothèque personnelle limitée et propre, plutôt que d’accumuler des familles téléchargées dont les paramètres ne sont pas maîtrisés.

Pour candidater, présentez le portfolio avec une description précise : contexte, livrables réalisés, difficultés résolues et limites du travail. Un employeur appréciera cette honnêteté méthodique. Supernova Academy peut accompagner les candidats à Casablanca dans un parcours orienté projet afin que l’apprentissage du logiciel reste relié aux attentes concrètes des métiers du bâtiment.

À qui s’adresse une formation Revit Structure ?

Elle convient aux étudiants, dessinateurs, techniciens, ingénieurs et professionnels en reconversion qui maîtrisent la lecture de plans et souhaitent produire des livrables BIM structure.

Faut-il connaître AutoCAD avant Revit ?

Ce n’est pas obligatoire, mais la lecture de plans, les notions d’échelle et les conventions de dessin facilitent l’apprentissage.

Revit Structure réalise-t-il les calculs de structure ?

Revit sert principalement à modéliser, documenter et coordonner. Les calculs nécessitent des outils et méthodes d’analyse adaptés, avec des échanges possibles selon le workflow.

Quel projet réaliser pendant la formation ?

Un projet pertinent comprend niveaux, quadrillages, éléments porteurs, vues, coupes, nomenclatures et feuilles finales, avec au moins un exercice de coordination.

La formation peut-elle aider à créer un portfolio ?

Oui, si le parcours aboutit à des livrables relus que l’apprenant peut présenter en précisant son rôle et les compétences mobilisées.
