Tekla Structures dans le workflow métallique
Tekla Structures permet de développer un modèle détaillé de charpente acier et de produire des documents destinés à l’exécution. Le logiciel relie géométrie, profils, assemblages, boulons, soudures, repérage et plans. Une formation efficace ne se limite donc pas aux commandes de modélisation.
Lire les données avant de modéliser
L’apprenant analyse plans, axes, niveaux, profils, charges communiquées et principes d’assemblage. Il repère les informations manquantes et définit les conventions du modèle. Les responsabilités restent claires : Tekla détaille la solution validée et ne remplace pas le dimensionnement structurel réalisé par l’ingénieur.
Créer une structure propre et contrôlable
Le stagiaire met en place la grille, les niveaux et les vues, puis modélise poteaux, poutres, contreventements et éléments secondaires. Il utilise des noms, classes et phases cohérents. Des contrôles réguliers détectent doublons, collisions et ruptures de continuité.
Détailler les assemblages
Les exercices abordent platines, goussets, raidisseurs, boulons et soudures dans des configurations réalistes. Il ne suffit pas qu’un assemblage soit visible en 3D : il doit respecter les choix de conception, permettre la fabrication et produire une documentation lisible.
Repérage et nomenclatures
Le repérage transforme les objets en pièces et assemblages identifiables. Le stagiaire apprend quand relancer le repérage, comment lire les résultats et comment éviter des changements tardifs incontrôlés. Il construit des listes adaptées au projet et vérifie les quantités.
Produire les plans de fabrication
La formation couvre plans d’ensemble, plans d’assemblage et plans de pièces. L’apprenant règle vues, coupes, cotations, repères, symboles et cartouches. Chaque plan est contrôlé avec le modèle et la nomenclature, puis les révisions sont gérées clairement.
Coordonner et échanger
Le modèle peut recevoir ou produire des formats d’échange utilisés dans un environnement BIM. L’apprenant comprend les limites des imports, les coordonnées et la gestion des modifications. La coordination rend les interfaces explicites sans fusionner les responsabilités.
Se former par un projet complet
À Casablanca, la formation s’adresse aux étudiants, techniciens, ingénieurs, dessinateurs et professionnels en reconversion. Un projet progressif permet de passer de la grille initiale au dossier de fabrication. L’objectif est de produire des livrables démontrables dans un portfolio.
Formation Tekla Structures Casablanca : commencer par le dossier attendu
Avant de choisir des commandes, définissez le résultat professionnel recherché. Un dossier pédagogique peut comprendre un petit portique acier, ses assemblages, quelques plans de pièces et une liste de matériaux. Le périmètre doit rester assez limité pour permettre une vérification complète. Une maquette spectaculaire mais incontrôlée apprend moins qu’un ensemble modeste dont chaque document est cohérent.
Le formateur précise les documents de départ et les responsabilités. Les profils et principes d’assemblage sont fournis ou validés dans le cadre de l’exercice. L’apprenant doit repérer ce qu’il peut détailler et ce qui nécessite une décision de conception. Cette distinction prépare aux échanges réels avec l’ingénieur, le chargé d’affaires et l’atelier.
Stabiliser les conventions du modèle
Définissez les axes, niveaux, unités, noms et phases avant de développer les détails. Une convention partagée permet de retrouver une pièce et de comprendre son appartenance. Les couleurs de classes peuvent aider à relire le modèle, mais elles ne remplacent pas les propriétés des objets. Vérifiez les informations directement plutôt que de déduire leur sens de l’apparence.
Conservez un journal simple des changements de convention. Si une phase ou un préfixe évolue, décrivez pourquoi et quels documents seront affectés. Une formation par projet montre ainsi que la qualité dépend de l’organisation du travail autant que de la maîtrise du logiciel. Le stagiaire apprend à produire un modèle lisible par quelqu’un qui ne l’a pas créé.

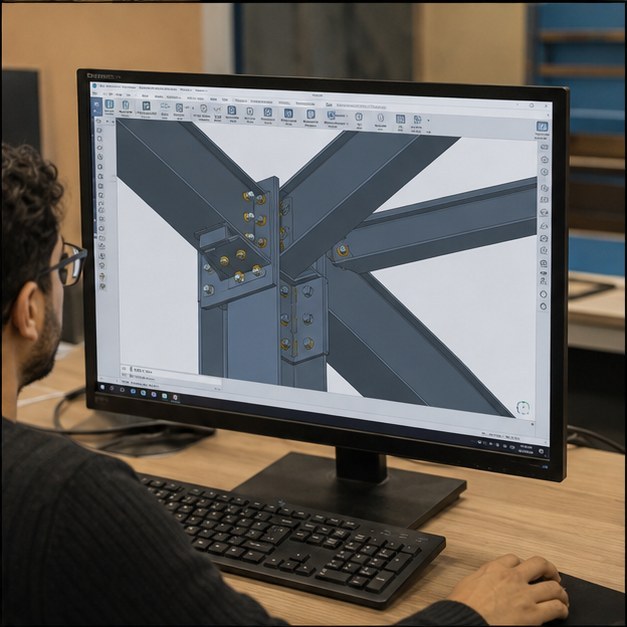

Contrôler les assemblages avant la génération des plans
Une connexion doit être examinée sous plusieurs angles. Vérifiez la position des platines, l’orientation des boulons, les perçages, les jeux et la présence des composants nécessaires. La visualisation permet de détecter des collisions, mais elle ne garantit pas à elle seule la validité du dimensionnement. Les hypothèses de conception restent séparées des contrôles de détail.
Sur un échantillon pédagogique, comparez la pièce réelle ou un modèle physique avec le dessin. Le geste de montage rend visibles des contraintes que l’écran peut masquer : accès à l’outil, sens d’introduction du boulon ou ordre d’assemblage. Cette lecture ne remplace pas une validation technique, mais elle développe le raisonnement de fabrication.
Comprendre le repérage et ses conséquences
Le repérage relie les pièces et assemblages aux documents de production. La documentation Trimble rappelle que le modèle doit être repéré avant la création des dessins de pièces et d’assemblages concernés. Le stagiaire doit donc connaître le moment où cette opération intervient et les contrôles qui précèdent la diffusion.
Un exercice utile consiste à modifier une pièce puis à examiner les effets sur les repères, les dessins et les listes. Le groupe distingue les objets identiques des objets simplement ressemblants. Il documente ensuite le changement afin que la personne qui reçoit le dossier sache quels éléments ont évolué et quels plans doivent être remplacés.
Relire les cotations comme un fabricant
Les cotations doivent permettre de fabriquer la pièce sans reconstruire la géométrie. Vérifiez les dimensions générales, les positions des perçages, les distances aux bords et les références utilisées. Une cote présente peut rester ambiguë si le point de départ n’est pas identifiable. Les vues et les coupes doivent lever cette ambiguïté avec une quantité raisonnable d’informations.
Demandez à un autre stagiaire de relire le plan sans ouvrir le modèle. S’il hésite sur une orientation, une épaisseur ou un perçage, notez le point avant de corriger. La relecture croisée transforme une préférence graphique en problème concret de transmission. Elle apprend à privilégier la compréhension du destinataire.
Rapprocher nomenclatures, plans et modèle
Sélectionnez quelques assemblages et comparez leurs composants dans les trois supports. Les profils, quantités, longueurs et repères doivent correspondre. Une différence peut venir d’une modification non diffusée, d’un filtre de liste ou d’une convention mal appliquée. Cherchez la cause plutôt que de corriger manuellement le document final.
Conservez une trace du contrôle avec le repère, le document vérifié et la correction réalisée. Cette méthode prépare un dossier professionnel transmissible. Elle permet aussi d’évaluer la progression : le stagiaire explique comment il a détecté l’écart et pourquoi sa correction remet le modèle et les documents en cohérence.
Préparer une diffusion maîtrisée
Avant l’export, vérifiez le statut des dessins, les indices, les cartouches et le nom des fichiers. Une personne extérieure doit pouvoir identifier le projet, l’assemblage et la version sans ouvrir plusieurs documents. La procédure de diffusion indique également où ranger les versions remplacées afin d’éviter leur utilisation accidentelle.
Le projet pédagogique peut simuler une demande de modification après une première émission. Les étudiants préparent alors un bordereau décrivant les fichiers remplacés et le motif de la révision. Cette étape enseigne la responsabilité liée à la transmission : un bon plan doit parvenir au bon interlocuteur dans la bonne version.
Évaluer la compétence par une soutenance
Une évaluation utile porte sur la cohérence du dossier et sur la capacité à justifier les choix. Le stagiaire présente un assemblage, explique son repérage, décrit une anomalie détectée et montre sa correction. Le formateur distingue une manipulation mémorisée d’une compréhension transférable à un autre projet.
Pour un portfolio, choisissez quelques documents lisibles et précisez qu’il s’agit d’un exercice de formation. Présentez le périmètre, les données reçues et les contrôles réalisés. Cette transparence aide un recruteur à apprécier la compétence sans confondre une production pédagogique avec un dossier d’exécution validé pour un chantier.
Choisir son parcours à Casablanca
Avant de vous inscrire, demandez le niveau requis, la version du logiciel, le volume horaire, les modalités du projet et les critères d’évaluation. Les horaires du soir ou du week-end, les équipements disponibles et les conditions tarifaires doivent être confirmés directement. Il serait trompeur de les déduire d’un autre parcours ou d’une ancienne session.
À Supernova Academy, présentez votre objectif professionnel : détail de charpente, plans de fabrication, coordination ou reconversion. Cette information permet de discuter de la progression adaptée et des bases à renforcer. Le formulaire d’inscription sert à obtenir les modalités actuelles du groupe et à choisir un parcours qui correspond au métier visé.
Questions fréquentes
Faut-il connaître la construction métallique ?
Des bases facilitent l’apprentissage ; le parcours intègre la lecture des plans et le vocabulaire métier.
Tekla réalise-t-il le calcul de structure ?
Tekla Structures sert surtout à modéliser et détailler ; le dimensionnement relève du processus d’ingénierie.
Quels plans sont produits ?
Plans d’ensemble, d’assemblage, de pièces et nomenclatures selon le projet.
La formation convient-elle à une reconversion ?
Oui, avec un parcours progressif et des prérequis adaptés.
