Révisions de plans Tekla : méthode en formation à Casablanca
Les révisions de plans Tekla constituent une compétence de production, pas seulement une opération de classement. Un modèle peut être modifié correctement alors que le dossier envoyé à l’atelier reste incomplet ou ambigu. En formation à Casablanca, travailler une révision aide à relier maquette, dessin, contrôle et diffusion. Voici un exercice pédagogique pour apprendre cette chaîne avec méthode, en complément du parcours Tekla Structures présenté par Supernova Academy.
Révisions de plans Tekla : comprendre ce qui doit être suivi
Un projet de construction métallique évolue : une cote change, une réservation est ajustée, un assemblage est repris ou une information manque. Le dessinateur doit comprendre la demande et repérer les documents concernés. Il ne suffit pas de modifier le modèle puis d’exporter quelques plans. La difficulté consiste à assurer la cohérence de l’ensemble et à expliquer au destinataire ce qui a changé.
Distinguez trois éléments dans l’exercice : la modification du modèle, la mise à jour et le contrôle du dessin, puis l’identification de la révision diffusée. Ils sont liés, mais ne se confondent pas. Une nouvelle lettre dans un cartouche ne prouve pas que le contenu a été vérifié. De même, une modification graphique non documentée peut être correcte techniquement et rester mal comprise par l’atelier.
La fiche Tekla Structures de Supernova Academy présente un apprentissage orienté maquette détaillée, plans et données pour l’exécution. L’angle de cet article est plus ciblé : apprendre à traiter un changement dans un petit dossier. Pour connaître les prérequis, le volume horaire, les horaires et le contenu effectivement proposé à Casablanca, consultez la page concernée et demandez un programme confirmé.
Préparer un dossier de départ stable

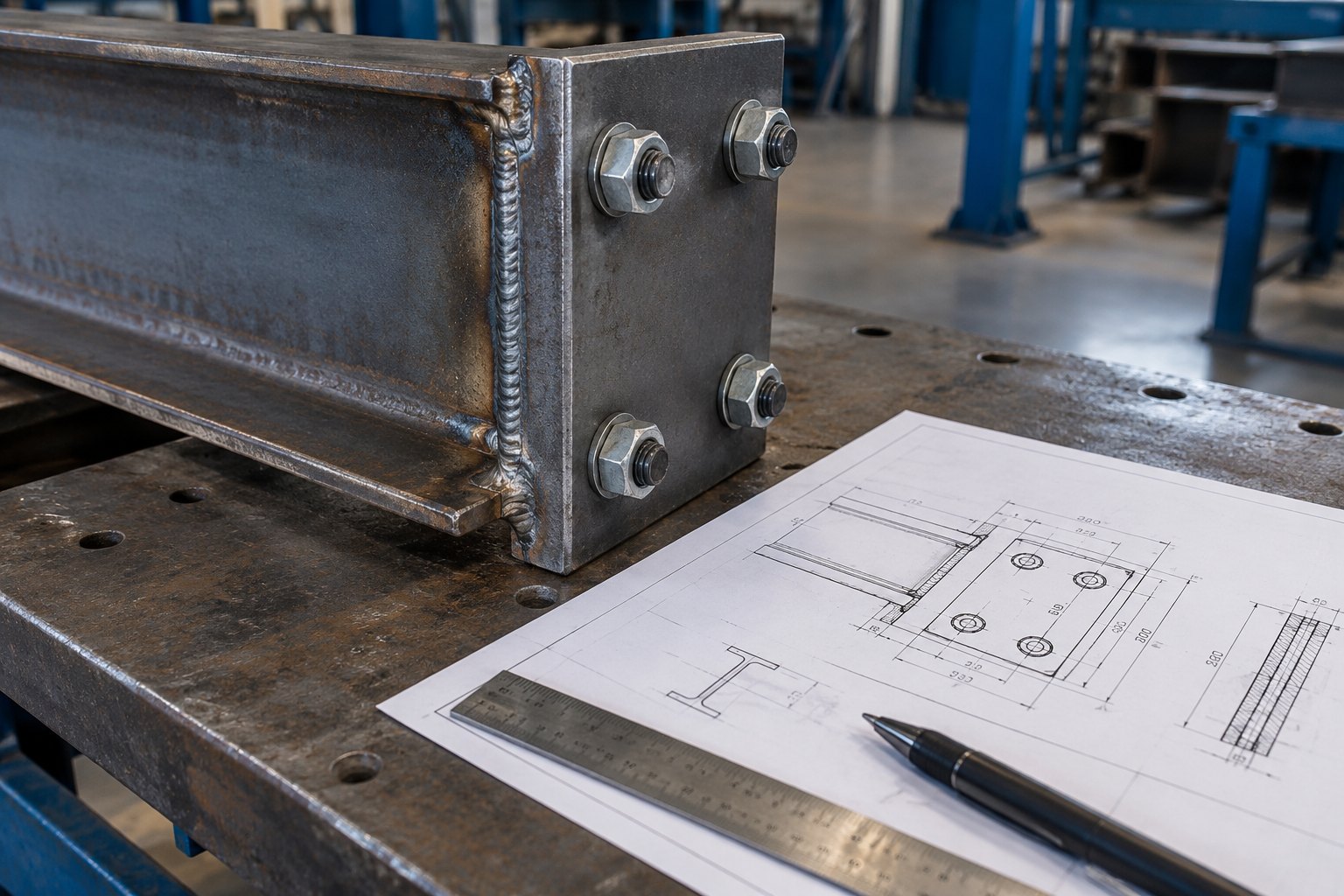

Choisissez un modèle pédagogique de taille limitée : une travée de structure, quelques profils et un assemblage simple déjà défini. Les hypothèses structurelles sont fournies ou validées par une personne compétente. L’exercice de dessin ne doit pas être présenté comme une validation du dimensionnement. Les apprenants doivent savoir ce qu’ils peuvent modifier et ce qui nécessite une décision technique externe.
Préparez une première série de documents et conservez l’état de référence. Les plans, repères et exports doivent pouvoir être rapprochés de cet état. Définissez une convention de fichiers et une zone de travail distincte du dossier diffusé. L’objectif est de comparer deux états identifiés, plutôt que de rechercher après coup lequel correspond à une capture ou à une impression.
Ajoutez une demande de changement courte et précise. Par exemple, l’exercice peut imposer une modification géométrique approuvée et demander d’identifier les dessins impactés. Évitez de multiplier les changements au début : l’apprenant doit pouvoir expliquer la chaîne de conséquences. Un cas simple bien contrôlé prépare mieux la suite qu’un modèle complexe dont les écarts restent incompris.
Identifier l’impact avant de modifier
Lisez la demande et notez les questions ouvertes. Quelle pièce est concernée ? L’évolution touche-t-elle les vues d’ensemble, les dessins de pièces, les assemblages ou les listes ? Faut-il faire confirmer une cote ou une disposition ? Le premier livrable de l’exercice peut être une courte liste des documents à examiner, avec les raisons de ce choix.
Vérifiez ensuite les dépendances dans le modèle pédagogique. Un changement local peut affecter plusieurs vues ou documents. Ne présumez pas de l’étendue des conséquences : examinez-les et conservez les points à contrôler. Cette étape développe un réflexe professionnel utile, celui de préparer la vérification avant de se précipiter sur l’édition.
Expliquez votre intention au formateur. Un contrôle intermédiaire peut révéler une mauvaise interprétation alors qu’elle reste facile à corriger. Les échanges doivent porter sur la demande, les hypothèses et les documents concernés. En entreprise, ce raisonnement facilite aussi la coordination avec les responsables de conception et la séparation entre décision technique et production graphique.
Contrôler le dessin après la modification du modèle
Après mise à jour, inspectez les documents concernés. Vérifiez les dimensions, les repères, les annotations, les coupes et les informations d’assemblage selon le périmètre de l’exercice. Un dessin qui s’ouvre sans erreur n’est pas nécessairement prêt à transmettre. Cherchez les éléments qui pourraient laisser l’atelier hésiter ou utiliser une information contradictoire.
Comparez les vues entre elles et avec le modèle. Contrôlez également la lisibilité à l’échelle de sortie : chevauchement de textes, détails trop petits, information manquante ou annotation restée hors du cadre utile. Le formateur peut demander une impression ou un PDF pour faire apparaître des défauts moins visibles pendant la manipulation à l’écran.
Conservez une liste de contrôle courte et liée au projet. Chaque point doit correspondre à une vérification réelle, pas à une case cochée automatiquement. Lorsqu’une information reste incertaine, formulez une question et retenez la diffusion si cette incertitude empêche l’usage attendu. La capacité à signaler un manque fait partie de la compétence du dessinateur.
Documenter la révision dans Tekla Structures
La documentation officielle Trimble explique que les informations de révision peuvent être créées depuis le Document manager avec la commande Revision. Elles permettent d’associer au dessin un repère, une date et des informations de description ou de contrôle. Les noms de commandes et leur présentation peuvent varier selon la version et la langue utilisées ; l’exercice doit préciser son environnement.
Définissez une convention d’indice cohérente avec le projet, puis décrivez la modification avec suffisamment de précision. « Mise à jour » apporte peu d’information. Une description doit aider le destinataire à retrouver la zone et la nature du changement. Les responsabilités de création, de contrôle et d’approbation doivent rester identifiables selon la procédure retenue.
Trimble documente également les marques de révision ajoutées dans le dessin. Elles servent à signaler des changements et utilisent les informations de révision associées au document. Dans l’exercice, préparez d’abord la révision concernée, puis placez les indications utiles sans encombrer la lecture. Une accumulation de marques ne remplace pas une description claire ni un contrôle technique.
Organiser une diffusion que l’on peut retracer
Le dossier diffusé doit correspondre à un état contrôlé. Rassemblez les documents concernés, leurs indices et les informations nécessaires au destinataire. Évitez de mélanger les fichiers préparatoires et ceux qui ont été autorisés à sortir. Une convention simple de nommage et de dossiers aide à comprendre ce qui est en cours et ce qui peut être utilisé.
Préparez un bordereau pédagogique indiquant les documents transmis et l’objet de la diffusion. Le destinataire doit pouvoir repérer les fichiers remplacés et les éléments inchangés lorsque cela est nécessaire. La méthode exacte dépend de la procédure du projet ; cet exercice montre le principe de traçabilité, sans imposer une règle universelle à tous les ateliers.
Demandez ensuite à un autre apprenant de retrouver le changement uniquement à partir du dossier transmis. S’il doit vous interroger pour identifier le bon plan, cherchez ce qui manque. Cette vérification croisée évalue la qualité de la transmission. Elle rappelle qu’un livrable est destiné à une personne qui n’a pas nécessairement suivi votre travail à l’écran.
Évaluer la méthode et préparer la formation
L’évaluation peut porter sur quatre résultats : compréhension de la demande, cohérence des documents, qualité de la description et traçabilité de la diffusion. Le formateur examine aussi la manière de travailler : conservation de l’état initial, questions posées et contrôles réalisés. Une manipulation rapide ne compense pas une révision incomplète.
Pour présenter ce travail dans un portfolio, utilisez un projet pédagogique clairement identifié. Montrez un état initial, un changement et un dossier final, sans prétendre que la structure a été réalisée. Expliquez votre rôle et les limites de l’exercice. Si vous utilisez un dossier professionnel, faites vérifier les autorisations et supprimez les informations qui ne peuvent pas être diffusées.
Supernova Academy, à Casablanca, peut vous renseigner sur le parcours Tekla et son adaptation à votre niveau ou à celui de votre équipe. Consultez la fiche logiciel et décrivez votre besoin : première prise en main, plans de fabrication ou gestion des modifications. Faites confirmer les horaires, prérequis et volumes avant inscription. L’objectif d’une formation pratique est de produire un dossier que l’on sait contrôler et expliquer, pas seulement une maquette convaincante à l’écran.
Questions fréquentes
Une révision de plan correspond-elle toujours à une modification du modèle ?
Les deux doivent être distinguées. La révision documente un état et un changement du dessin ; l’exercice vérifie leur cohérence avec la demande et le modèle.
Quel niveau faut-il pour cet exercice ?
Une première maîtrise du modèle et des dessins est utile. Le niveau requis et l’accompagnement doivent être confirmés avec le centre selon le parcours.
Faut-il une convention unique d’indice ?
Il faut une convention explicite et cohérente avec la procédure du projet. Les règles de diffusion peuvent varier selon les équipes et les destinataires.
Les horaires du soir ou du week-end sont-ils garantis ?
Les créneaux et volumes dépendent des sessions. Demandez une confirmation du programme et des disponibilités avant inscription.
